Gestione termica avanzata e illuminazione ininterrotta: un'analisi tecnica delle luci High Bay di prossima generazione

Gestione termica avanzata e illuminazione ininterrotta: un'analisi tecnica delle luci High Bay di prossima generazione

Astratto:Questo articolo tecnico esamina l'evoluzione ingegneristica delluce ad alta baia, un apparecchio fondamentale nell'illuminazione industriale e commerciale. Sfruttando le intuizioni del nuovo design divulgato nel brevetto CN222142773 U, analizziamo un cambiamento di paradigma versosistemi di gestione termica isolatied integratofunzionalità di alimentazione di emergenza. La discussione si basa sui principi EEAT, che incorporano dati autorevoli su prestazioni, affidabilità e costo totale di proprietà per guidare i gestori delle strutture, i progettisti dell'illuminazione e gli ingegneri elettrici nella scelta ottimalesoluzioni di illuminazione industriale.

1. Perché la gestione termica isolata è un'innovazione fondamentale per il modernoLuci dell'alta baia?

Il determinante primario di anLuce a LED ad alta baiaLa durata e la stabilità delle prestazioni di è data dalla sua capacità di gestire il calore. I design tradizionali spesso ospitano il driver LED-una fonte di calore significativa-in prossimità del Motore luminoso a LEDall'interno di un unico recinto. Ciò crea un carico termico composto, aumentando la temperatura di giunzione (Tj) delChip LEDe accelerando il deprezzamento dei lumen. L'architettura innovativa presentata nel brevetto CN222142773 U risolve questo difetto fondamentale attraverso aprogettazione compartimentata. Questo design separa fisicamente ilAlimentazione elettricaunità, ospitata in un ambiente dedicatocavità di alimentazione, dal Modulo LED, che è installato in un ambiente distintocavità di dissipazione del caloresu entrambi i lati. Questi scomparti sono collegati solo da ablocco del canale di cablaggioper la connettività elettrica. Questo isolamento impedisce al calore disperso del driver di preriscaldare l'aria ambiente attorno ai LED, consentendo alla soluzione termica di ciascun sottosistema-sia passivaalette del dissipatore di caloresul vano LED o flusso d'aria convettivo nel vano di alimentazione-per funzionare alla massima efficienza. Per la supervisione dei facility managersistemi di illuminazione per magazzini, ciò si traduce direttamente in un'emissione luminosa sostenuta (mantenimento del flusso luminoso superiore, ad esempio L90 > 100.000 ore) [¹] e in una drastica riduzione della frequenza di costose sostituzioni di apparecchi o interventi di manutenzione ad altezze significative.

Tabella 1: Confronto tra architetture High Bay Light tradizionali e di prossima generazione-

2. In che modo l'alimentazione di emergenza integrata e le funzionalità intelligenti migliorano la resilienza operativa?

Oltre all'illuminazione centrale, le moderne strutture industriali richiedono affidabilità e controllo intelligente. Un'interruzione di corrente in amagazzinoOimpianto di produzionepossono interrompere le operazioni, compromettere la sicurezza e causare perdite finanziarie significative. L'analizzatoapparecchio ad alta baiaincorpora unalimentazione elettrica di emergenzamontato sopra il principalealloggiamento di potenza, protetto da acopertura di alimentazione. Questa funzione UPS integrata garantisce che in caso di interruzione dell'alimentazione principale, l'apparecchio passi automaticamente all'alimentazione a batteria, fornendo un'illuminazione in uscita continua e conforme al codice-o mantenendo un'illuminazione minima critica per procedure di spegnimento sicure. Ciò elimina la necessità e la complessità di unità di illuminazione di emergenza separate, semplificando l'installazione e la manutenzione.

Inoltre, l'inclusione di asensore di luce(ad esempio, un sensore di luce diurna o di presenza) montato supiastra di coperturaconsente strategie di controllo automatizzato. Ciò consente ilapparecchio di illuminazione ad alta baiaper attenuare o spegnere quando le aree non sono occupate o quando è presente sufficiente luce naturale, generando un notevole risparmio energetico. Gli studi del DesignLights Consortium (DLC) indicano che l'aggiunta di controlli di illuminazione in rete (NLC) alle campate a LED può produrre un ulteriore risparmio energetico medio del 47% oltre l'efficienza di base dei LED stessi[²]. Il brevetto descrive inoltre aInterruttore DIPaccessibile tramite una porta di debug sigillata, che consente la regolazione sul campo di parametri come la temperatura di colore correlata (CCT) e la potenza di uscita, fornendo flessibilità per adattare l'illuminazione a compiti specifici o requisiti di zona senza modifiche hardware.

3. Quali caratteristiche di progettazione contribuiscono all'installazione semplificata e alla manutenibilità-a lungo termine?

I costi di installazione e manutenzione costituiscono una parte importante del costo totale di proprietàindustrialeluci a LED ad alta baia, soprattutto quando gli apparecchi sono montati a 20-40 piedi sopra il pavimento. Il design del brevetto enfatizza la facilità di manutenzione attraverso diverse caratteristiche chiave. ILpiastra della lente, un componente principale che richiede pulizia o sostituzione, è protetto tramite uno strumento-lessconnessione a scatto-utilizzandoprimi blocchi di fidanzamentoEfermagliche si accoppiano con i fori corrispondenti nell'alloggiamento. Ciò consente una rimozione rapida senza viti, riducendo drasticamente i tempi di inattività per la pulizia-una necessità negli ambienti industriali polverosi per mantenere l'emissione luminosa.

Il sistema di montaggio offre opzioni versatili: un semplicegancioper sospensione diretta da una griglia o da una struttura più robustaprima parentesiEprima piastra di fissaggiogruppo (106, 107) per un montaggio sicuro su superficie o perno. Internamente, il principaleAlimentazione elettricaè assicurato non solo dall'attrito ma da astriscia di compressione limitatache preme su di esso, bloccatocolonne fisseall'interno della cavità. Questo fissaggio meccanico positivo impedisce ai connettori di allentarsi a causa delle vibrazioni-una modalità di guasto comune in ambienti con macchinari pesanti. Per specificatori disoluzioni di illuminazione per fabbriche, queste considerazioni di progettazione riducono direttamente i costi di manodopera sia per l'installazione iniziale che per l'intero ciclo di vita dell'apparecchio.

Tabella 2: Prestazioni chiave e parametri di specifica per le luci industriali ad alta visibilità

Problemi comuni del settore e soluzioni strategiche (circa. 300 parole)

Problema 1: Guasto prematuro e rapida perdita di luce dovuta al surriscaldamento.

Soluzione:Specificareluci ad alta baiacon architettura termica avanzata, in particolare quelli che impieganoprogetti isolati dal driver-o camere termiche separate. Ciò garantisce ilGiunzione LEDla temperatura rimane bassa, garantendo il rispetto delle specifiche di mantenimento del flusso luminoso (ad esempio, L90) per tutta la durata di vita promessa, che può superare le 100.000 ore.

Problema 2: manutenzione costosa e dirompente ad altezze elevate.

Soluzione:Scegli apparecchi progettati per una facile manutenzione. Le caratteristiche principali includonostrumento-meno accesso all'obiettivo(meccanismi a scatto-o a un quarto-di giro) per la pulizia e componenti modulari (come i driver alloggiati separatamente) che possono essere sostituiti senza smontare l'intero apparecchio. Ciò riduce al minimo i tempi di inattività e riduce i costi e i rischi associati al lavoro aereo.

Problema 3: Interruzione della produzione o della sicurezza durante interruzioni di corrente.

Soluzione:Investireapparecchi a sospensione con pacchi batteria di emergenza integrati. Ciò fornisce un'illuminazione di sicurezza immediata e automatica per un'evacuazione sicura o la continuazione di processi critici, eliminando le zone buie che possono verificarsi con unità di emergenza autonome che coprono solo i percorsi di uscita.

Problema 4: Illuminazione inflessibile per spazi dinamici.

Soluzione:Implementa impianti con-sensori integrati (presenza, luce diurna) e funzionalità di regolazione. Per la massima flessibilità, seleziona le luci con bianco dinamico (regolabilità CCT tramiteInterruttori DIPo controlli digitali) per adattare lo spettro luminoso alle diverse attività o orari della giornata, migliorando il comfort e la produttività del lavoratore.

Problema 5: consumo energetico elevato dovuto a un'illuminazione inefficiente o sempre accesa.

Soluzione:Oltre a selezionare LED ad alta-efficacia (ad es. > 180 lm/W), integra i controlli dell'illuminazione in rete. Utilizzando il design smart{5}}ready intrinseco dell'apparecchio, connettiti a un sistema che consente la suddivisione in zone, la pianificazione e l'oscuramento con risposta alla domanda-, riducendo potenzialmente il consumo di energia per l'illuminazione del 50% o più rispetto ai sistemi non controllati.

Conclusione

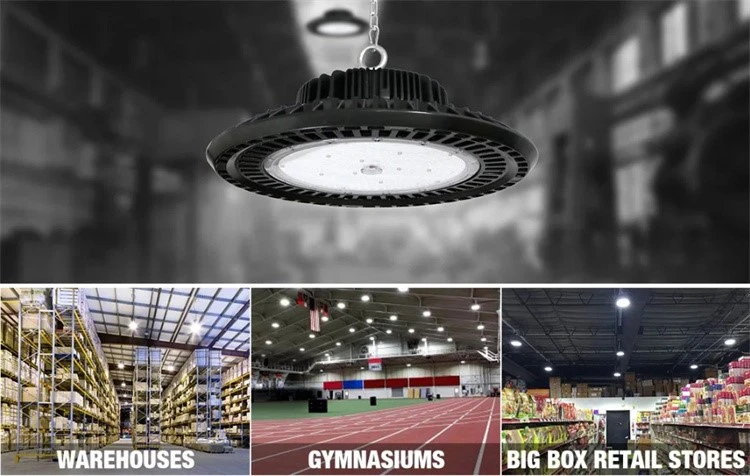

L'evoluzione delluce ad alta baiaè caratterizzato da una transizione da semplici dispositivi di illuminazione a sistemi edilizi intelligenti, resilienti e funzionali. I principi di progettazione illustrati nel brevetto CN222142773 U-gestione termica compartimentata, funzionalità di emergenza integrata, Efunzionalità di manutenzione-incentrate sull'utente-rappresentano l'avanguardia di questa evoluzione. Per i professionisti responsabili dell'illuminazione di magazzini industriali, impianti di produzione, palestre e altri spazi dai soffitti alti-, dare priorità a questi progressi tecnici è fondamentale. Tali apparecchi offrono non solo un'efficienza energetica e una qualità della luce superiori, ma anche un'affidabilità operativa senza pari e costi di vita ridotti, rappresentando un investimento in infrastrutture solido e a prova di futuro.

Riferimenti e citazioni

IESNA TM-21-11,"Proiezione del-mantenimento del lume a lungo termine diLuce a LEDFonti", Illuminating Engineering Society. [La metodologia standard per la proiezione della durata dei LED basata sui dati di mantenimento del lumen].

Consorzio DesignLights (DLC),"Controlli dell'illuminazione in rete: una guida per i decisori esecutivi", 2023. [Fornisce dati empirici sul potenziale di risparmio energetico derivante dall'aggiunta di controlli ai sistemi di illuminazione a LED].

ANSI/IES RP-7-20,"Pratica raccomandata per l'illuminazione di impianti industriali", Illuminating Engineering Society. [Fornisce linee guida complete per i livelli di illuminazione, la qualità e la progettazione in vari contesti industriali].

Brevetto CN222142773U,"Una nuova luce ad alta baia", Shenzhen Xinshengyang Optoelectronic Technology Co., Ltd. (2024). [Il documento di brevetto principale che descrive in dettaglio il design compartimentato, l'alimentazione di emergenza e le funzionalità delle lenti-a scatto].

Annotazioni

[¹] L90 > 100.000 ore:Questa è una metrica di durata prevista.L90significa che l'apparecchio mantiene almeno il 90% della sua emissione luminosa iniziale. Il raggiungimento di una proiezione di durata così lunga richiede una gestione termica estremamente efficace per mantenere bassa la temperatura di giunzione del LED, come previsto dallo standard IES TM-21.
[²] Dati DLC sui controlli dell'illuminazione in rete (NLC):Il Consorzio DesignLights è un'organizzazione senza scopo di lucro che stabilisce gli standard prestazionali per l'illuminazione a LED commerciale e industriale. Il risparmio aggiuntivo medio del 47% riportato dagli NLC si basa su dati aggregati di studi sul campo, che evidenziano il ruolo fondamentale dei controlli nel massimizzare il ROI derivante da un aggiornamento dei LED.

Temperatura di giunzione (Tj):La temperatura alla giunzione p-n ​​del semiconduttore all'interno di un chip LED. È il singolo fattore più critico che influenza il tasso di deprezzamento dei lumen e la sopravvivenza a lungo termine del LED. Ogni riduzione di 10 gradi di Tj può raddoppiare approssimativamente la durata prevista.

Resistenza termica (Rθ):Espresso in gradi /W, quantifica l'opposizione al flusso di calore dalla giunzione del LED all'aria ambiente. Un valore Rθ inferiore indica un percorso termico più efficiente e LED operativi più freddi.

Mantenimento Lumen (Lp):La percentuale di emissione luminosa iniziale che una sorgente conserva in un dato momento, espressa come Lp (ad esempio, L90=90% manutenzione). È il parametro chiave per definire la "vita utile" di un apparecchio a LED, in contrapposizione al guasto completo.

Interruttore DIP (interruttore pacchetto in-linea doppio):Una serie di interruttori elettrici manuali in un alloggiamento standard utilizzato per configurare l'apparecchiatura. Nell'illuminazione, vengono spesso utilizzati per impostare curve di regolazione, CCT o indirizzamento in sistemi di controllo senza la necessità di strumenti di programmazione digitale.
